Phase One iXU 180
Summary Parameters Video Download
Phase One iXU 180

      飞思航测相机是为航空摄影领域而专门设计的完整相机系统。

飞思航测相机由业内领先的专家和技术团队开发,不仅从硬件方面确保符合航空摄影使用要求,而且提供多样化的软件方案,无缝衔接整个采集和处理的流程。

飞思航测相机易于安装到现有的飞机和飞行平台,也可以方便的从原有作业系统中升级。飞思航测相机可提供出众的影像质量与比肩传统大型航摄仪的功能。与此同时,飞思航测相机的价格却非常合理。

凭借10款相机,9支镜头,预装系统管理软件的控制器,以及对专业飞控系统和惯导系统的高度兼容。无论是轻型无人机,还是航测大飞机,飞思完整而灵活的航测相机解决方案都可轻松应对。

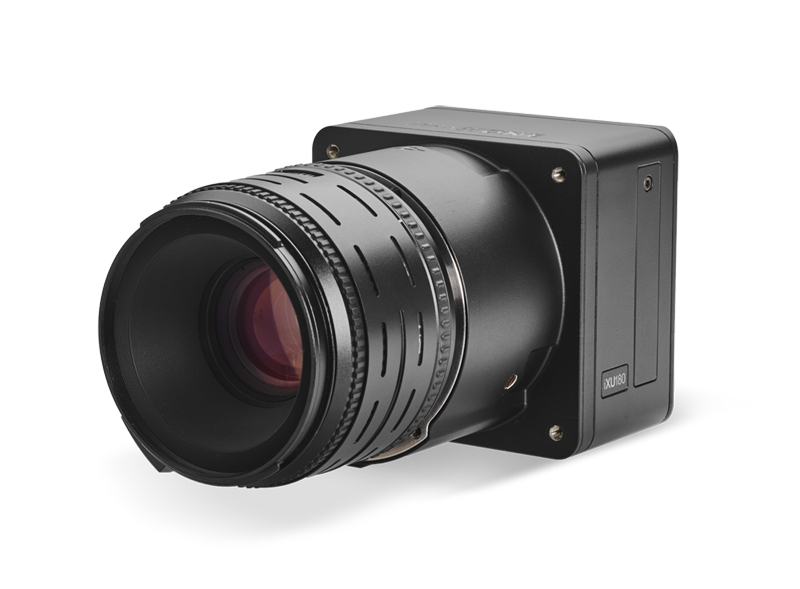

飞思 iXU 180 使用了8000万像素的CCD传感器,影像宽边达到10328个像元,而机身尺寸仅比镜头连接处略宽,整个机身部分的重量在950克以内,尺寸非常小巧。iXU 180 支持增加FMC像移补偿功能,可用于单镜头航测相机系统构建。同时也支持多相机串联,可组成大面阵的多镜头系统或者是倾斜摄影系统。


倾斜摄影系统的重要组件

凭借极小安装尺寸和可观的分辨率,飞思 iXU 相机为用户提供了将顶级倾斜摄影系统小型化的解决方案,多镜头集成后的镜筒可插入常见的各型航摄仪陀螺座架或19英寸标准摄影窗口。


应用领域

飞思航测相机为用户提供了完整的功能以及可靠性和多样性。易于集成到现有或全新的航摄系统,应用在不同领域:


  • 航空摄影
  • 地矿遥感
  • 地籍与农权调查
  • 油气管道施工
  • 重要设施核查
  • 电力巡线
  • 海岸线监测
  • 风电叶片检测
  • 灾害评估与专题制图
  • 冰川监测
  • 农林调查,树种识别
  • 水文制图与水利
  • 道路资产评估
  • 3D建模与数字城市
  • 安防与人群监控


 高分辨率倾斜摄影

飞思航测相机可为倾斜航片提供高达8000万像素的分辨率,并以极小安装尺寸减少了倾斜摄影系统的体积,增强了对现有陀螺座架和航摄平台的兼容性。此外,超轻型飞机和旋翼机的用户可以用较少改装的办法将此类小型化的倾斜系统安装在飞行器腹部的开孔上,也更容易获取适航认证。


正射航片采集

无论用户是使用单相机系统还是多相机系统来追求尽可能大的覆盖幅宽,飞思航测相机都适合用来作为一种系统构建的中央枢纽。用户可在单张飞思相机影像的基础上追求多镜头拼接更大幅面的影像。


非彩色机型

作为对RGB彩色机型的补充,飞思提供了消色差版本的 iXA-R, iXA 与 iXU 机型。这些机型使用的6000万像素消色传感器专为航空摄影优化,并对包含部分UV和IR波段的可见光波长范围具有较高感光度。非彩色机型可用于捕获高解析力的黑白航片,用于对辨识细节有较高要求的领域。也可用于采集近红外影像,当和彩色机型同步采集影像时,用户可以方便的融合出四波段影像数据(RGBNIR)。

镜头卡口

- 飞思SK卡口: iXA

- 飞思R卡口: iXA-R

快门速度

- 焦平面快门: 高达1/4000秒

- 镜间中心快门: 高达1/1600秒*

(*240mm焦距镜头的快门最高速度为1/1000s)

快门控制

以1/3级递增

相机接口

- USB 3.0

- 火线 800

- 加固电源输入接口(LEMO航空口)

- 相机触发

- 曝光中脉冲

- 相机状态

GNSS/IMU系统支持

Applanix, Novatel, IGI, 支持所有输出标准NEMA格式的设备

FMC 像移补偿

TDI时间延迟积分

数据存储

- 1 TB SSD(需订购 iX Controller,固态硬盘总容量)

- 机身内置CF卡,I/II型包括UDMA6和7

多镜头曝光同步速度

100微秒 (配合出厂检校过的快速同步镜头)

分辨率

10328*7760 (80MP)

动态范围

>72 db

画幅宽高比

4 :3

像元尺寸

5.2微米

传感器尺寸

53.7 x 40.4 mm

镜头系数

1.0

感光度范围(ISO)

35-800

采集速率


全分辨率照片

1.5 秒

RAW文件压缩尺寸

IIQ large: 80 MB

IIQ small: 54 MB

Lens+ 技术支持的图像改善功能

- 色偏

- 光线衰弱

- 色差

- 色散

- 清晰度衰减

- 镜头畸变

输出文件格式

飞思RAW格式,TIF,JPG

后处理软件

- iX Capture

- Capture One Pro

- Capture One Processing Engine

红外截止滤镜

可选配备或拆除红外滤镜

相机固定方式

四颗M4规格螺丝

三脚架螺口

两个3/8英寸螺孔

输入电压

12-30 V  DC

最大耗电量

20 W

iXA 尺寸

132 x 114 x 128.5 mm (W x H x L) (不含镜头)

iXA-R 40 尺寸

128.5 x 114 x 190.5 mm (W x H x L) (含镜头)

iXA-R 50 尺寸

128.5 x 114 x 199 mm (W x H x L) (含镜头)

iXA-R 70 尺寸

128.5 x 114 x 191 mm (W x H x L) (含镜头)

iXA 重量

1.75 kg(不含镜头)

iXA-R 重量

iXA-R 机身 1.73 kg

iXA-R 40 2.5kg(含镜头)

iXA-R 50 2.5kg(含镜头)

iXA-R 70 2.3kg(含镜头)

认证

FCC(A级),CE,RoHS

作业环境

温度

-10° to 40°C (14° to 104°F)

湿度

15-80%(无冷凝)
