城市规划应用
      三维激光扫描是近几年来刚刚发展起来的一种新技术,通过该技术获取目标对象的高密度、有精确三维坐标的三维激光数据称之为点云。点云数据可以广泛应用在整个城市规划工作过程中,因为对于规划工作来说,在精确地三维数字境中进行分析比依靠二维地图信息要高效得多。

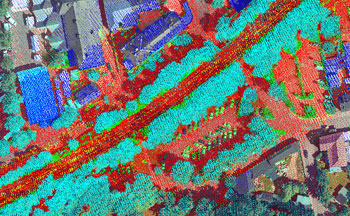

图:城市整体三维激光扫描数据

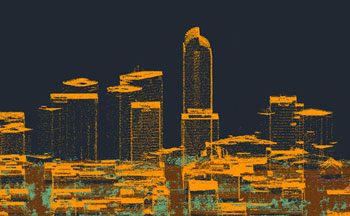

图:建筑物三维激光扫描数据


      城市规划中长期以来把地形图作为底图,但是由于传统测绘调查耗时费力限制了其更新周期,经常会出现地形图与实际情况不符的情况,而且其精度不够、信息量有限。三维激光扫描技术能够给规划工作者提供高精度的地形三维扫描数据、建筑物、立交桥、电力线等城市三维信息。获取的三维数据,经过相关软件处理后生成高精度的数字地面模型DEM、等高线图及正射影像图,通过将点云数据获取的物体模型与影像配准,得到高精度的三维模型。



图:城市三维地形数据


     传统规划工作中用到的现状地形图往往由于没有更新和缺乏足够的标高无法满足竖向规划的需要,激光扫描技术可以准确获取规划区域的三维地形,解决城市规划用地的各项控制标高问题,使建筑、道路、排水的标高相互协调;同时,为道路网的规划提供精确的三维模型,使城市道路的坡度设计既能配合地形又能满足交通上的要求。根据激光点云建立规划区域精细的DEM,可以辅助做好土方工程的平衡,使土石方工程量最少。




图:城市规划三维模型


城市防洪
快速、准确、科学地模拟、预测和显示洪水淹没范围,以便发挥防洪工程效益,对防洪减灾、洪水风险分析和灾情评估具有重要意义。
灾害性工程地质防范
由于地质结构的复杂性、气候的影响以及某些矿区过度开采,滑坡灾害屡屡发生,对滑坡进行有效的监测极具现实意义。
传统测绘技术主要是单点精确测量,很难用它做坡体建模,因为描述坡体的完整属性需要采集大量的测绘点,工作量大,且存在一定的风险。
运用激光扫描仪采集坡体“面”式点云数据,精确获得整个坡体任何时刻的变化状况,这种监测方法具有无接触测量、监测速度快、
测量精度高、能够反映坡体的总体变形趋势等优点,为滑坡体监测提供了可供选择的新方案,帮助规划工作者做好防灾规划工作。
