欧诺嘉与华北电网对北京超高压进行三维扫描

      近年来,随着中国经济建设的飞速发展,用电需求的高速增长,对电网建设的需求日亦强烈。与此同时,面对已简称的庞大电力网络,如何有效的进行管理、维护、以保证电网的正常运行,确保电力的安全输送,亦显得更加重要。一次停电事故的发生不但会带来巨大的经济损失,同时也会对众多的电力用户和整个社会造成严重的影响。三维激光扫描技术,是继GPS技术后的又一次遥感测绘领域的革命,其同步采集高精度的点云以及高分辨率影像数据,与地理信息技术结合,在电网建设和管理中具有广泛的用途。

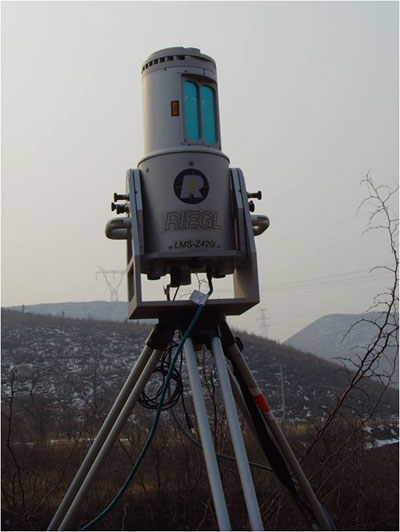

三维激光扫描系统


      2007年,我公司与华北电网北京超高压进行合作,对超高压电力线、杆塔、地表进行了三维激光扫描,用于档距、高差、三相最近距离、最大弧垂等数据的分析,以及间隔棒的布置.

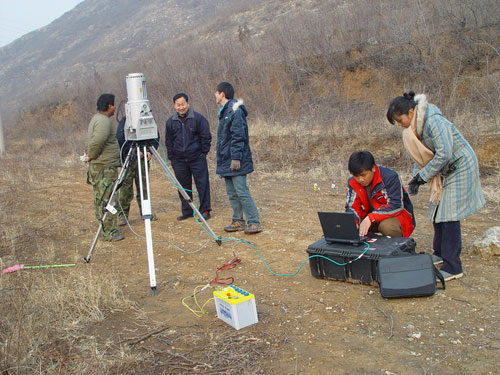

现场对超高压杆塔、线、地表进行三维激光扫描

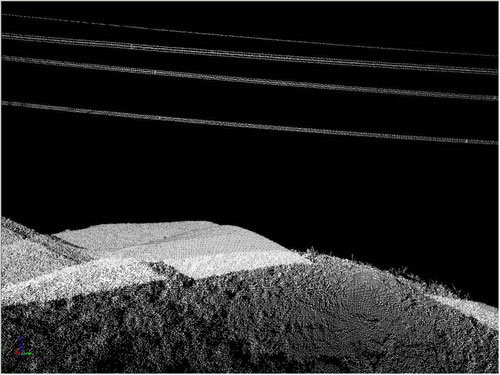

地表数据与电线

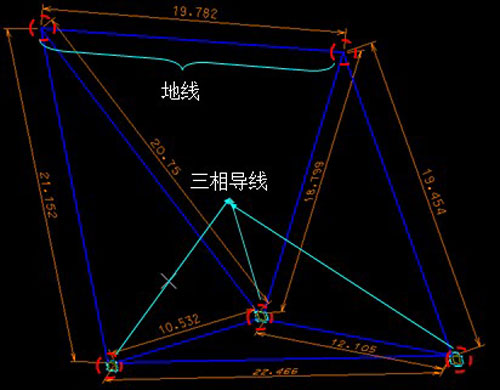

每相线的距离

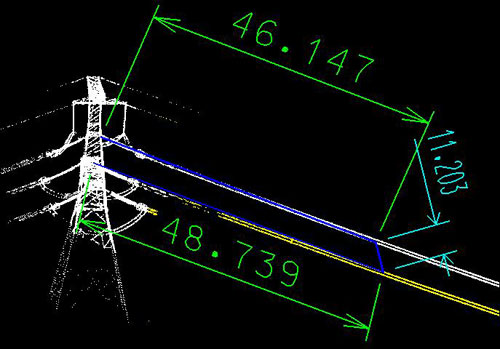

三相线到塔端的最短距离

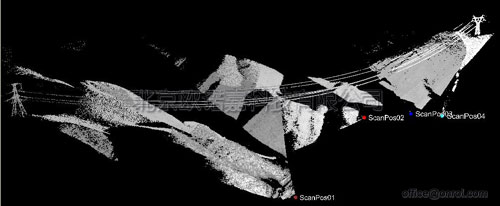

三维激光扫描电力线总体图


     通过此次三维激光技术在电力线项目中的应用表明,三维激光扫描技术有着其他测绘手段不可比拟的优势,准确、高效、实时可见等,可以贯穿于整个电网建设和管理的流程中,此次项目的成功应用开创了国内三维激光扫描技术在电力行业的先河。
