三维激光扫描技术在土方量测量中的应用

      土方量的计算是建筑工程施工的一个重要步骤。工程施工前的设计阶段必须对土石方量进行预算,它直接关系到工程的费用概算及方案选优。在现实中的一些工程项目中,因土方量计算的精确性而产生的纠纷也是经常遇到的。下图为我公司受相关单位委托对土方测算地点进行扫描,应用三维激光扫描技术的优势十分明显,测量范围远,扫描速度快,每秒可达几十万点,精度高,单点精度好密集,可以快速获取点间距几个厘米的高密度点云数据。



     在本次项目中,应用传统方法需要3-4人,为期一周的测量才能够完成任务,并且点密度低,高达几十公分,严重影响了最后测算的土方量,通过三维激光扫描仪一天即完成了该项目的外业测量工作。


原始扫描点云拼接后数据

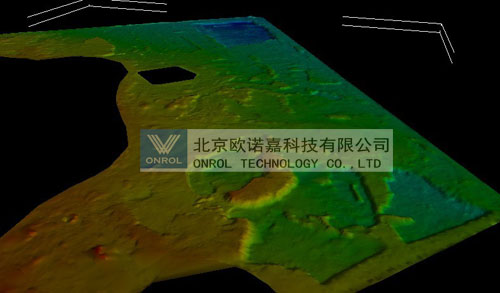

根据点云数据生成的高精度土方模型

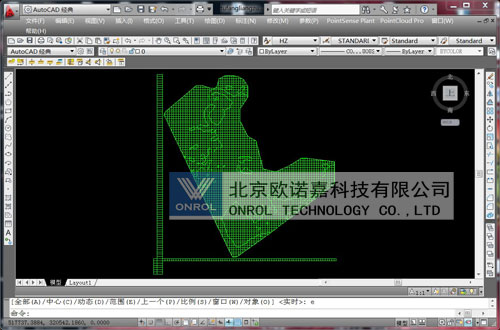

标准土方CAD格式


      下图为数据分析和检测评定的结果:


面积及土方量结果
