MS-Smart2
产品概述 技术参数 产品视频 相关下载

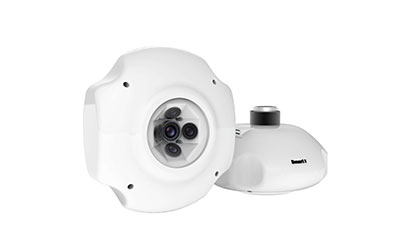

MS-Smart2

采用全新设计理念研制的新款倾斜摄影相机,支持免像控作业,稳定的工作性能,良好的使用体验

全新功能新变化

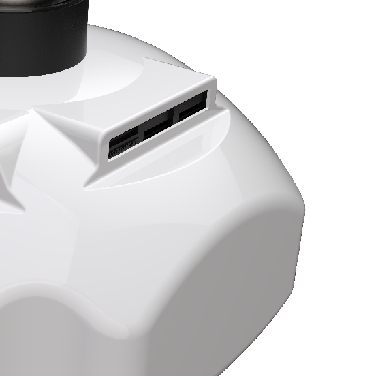

新复合工艺机身外壳

第三代镜头组

新一代影像处理器


更加可靠的硬件
多机型兼容
数据高速导出

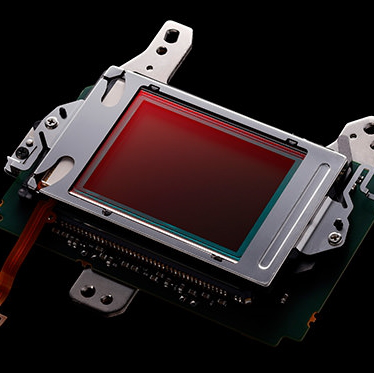

采用新升级图像传感器,成像质量更加细腻,色彩还原更加准确

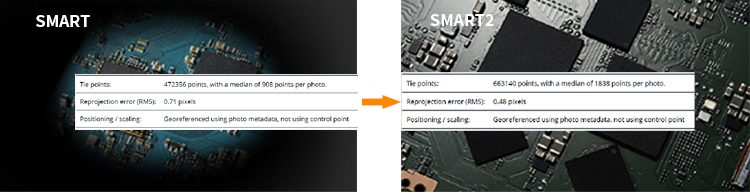

空三计算后连接点相较上一代提升高达40%,模型精度进一步提升
同时支持的拍照频率提升至0.2秒

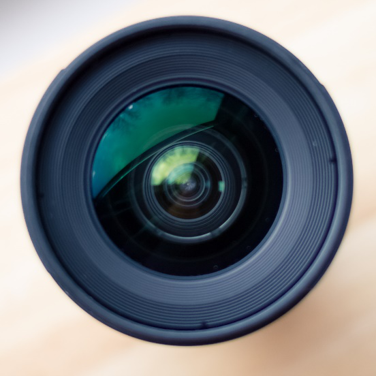

镜头光学优化




       配备第三代镜头

  • 更低色散镜片组和UV滤光镜
  • 更高的镜头一致性以及无畸变设计
  • 出厂经过内外场双校准

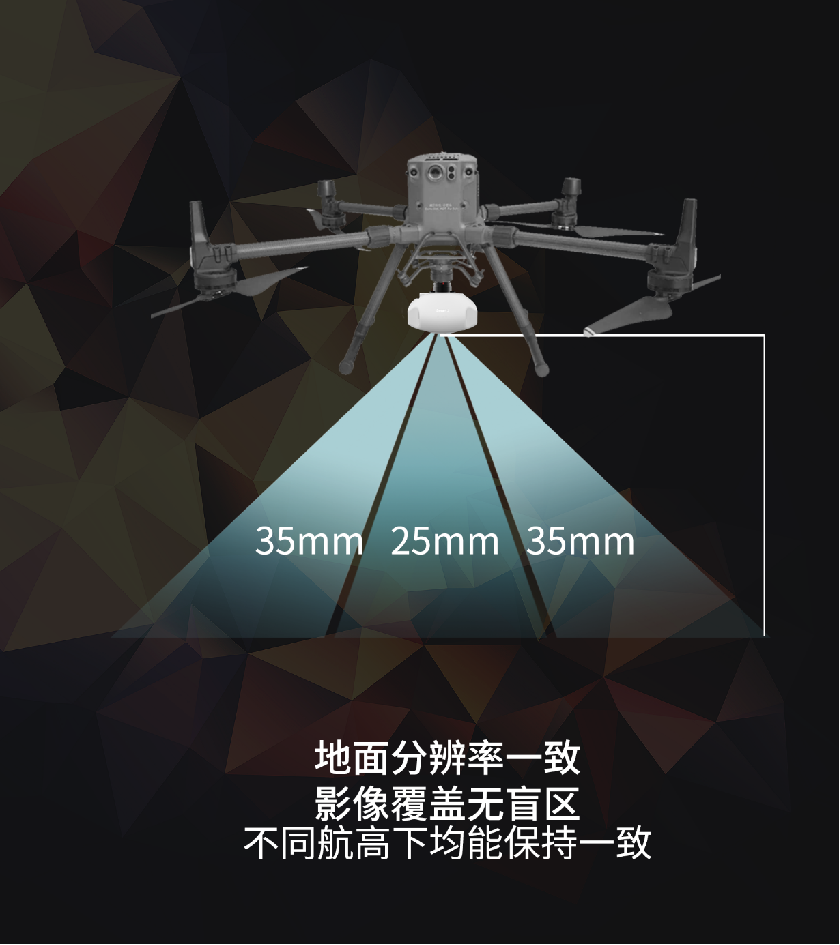

25-35mm镜头组黄金配置



25中视35mm旁视镜头组配置,可保证对地成像时的近100%覆盖同时在任何航高情况下正摄相机和倾斜相机采集的数据分辨率保持一致,避免出现单条航线采集盲区/采集数据分辨率不同等情况.



支持大疆TimeSync| 高精度|免像控时间同步技术




源自DJI大疆创新搭建的TimeSync时间同步设计持续同步飞控、相机、GPS 模块、RTK 模块、大疆负载及机载配件的时钟系统。


这使得兼容DJI-PayloadSDK生态系统的Smart2可以实时同DJI飞行平台通讯,进行时钟信号同步。


 同时可以在各个方向相机拍照瞬间独立抓取机载RTK的高精度定位信息。

时间误差小于1ms,综合实际定位误差至0.8cm。
使得免像控外业采集得以实现。
满足大范围倾斜摄影高精度采集作业。

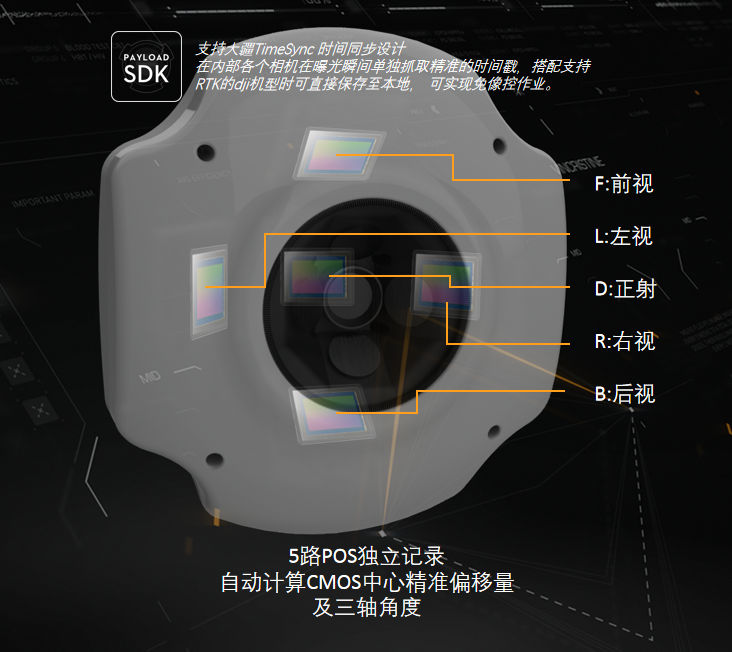

免像控|独立pos单元及偏移修正




Smart-2可额外配置独立的pos记录模块

不受飞行平台性能影响的完成pos信息记录



低风阻机身设计


风阻系数对于无人机作业尤其是旋翼无人机平台续航表现尤为重要
Smart2在满足固定翼等内部舱室安装飞行平台安装条件的同时
在外壳设计上加入了风阻系数考虑
相对流线型的整体外形,光滑的外壳及更大的前缘半径
可以减小无人机外挂设备前飞时的压差阻力,提供更长航时

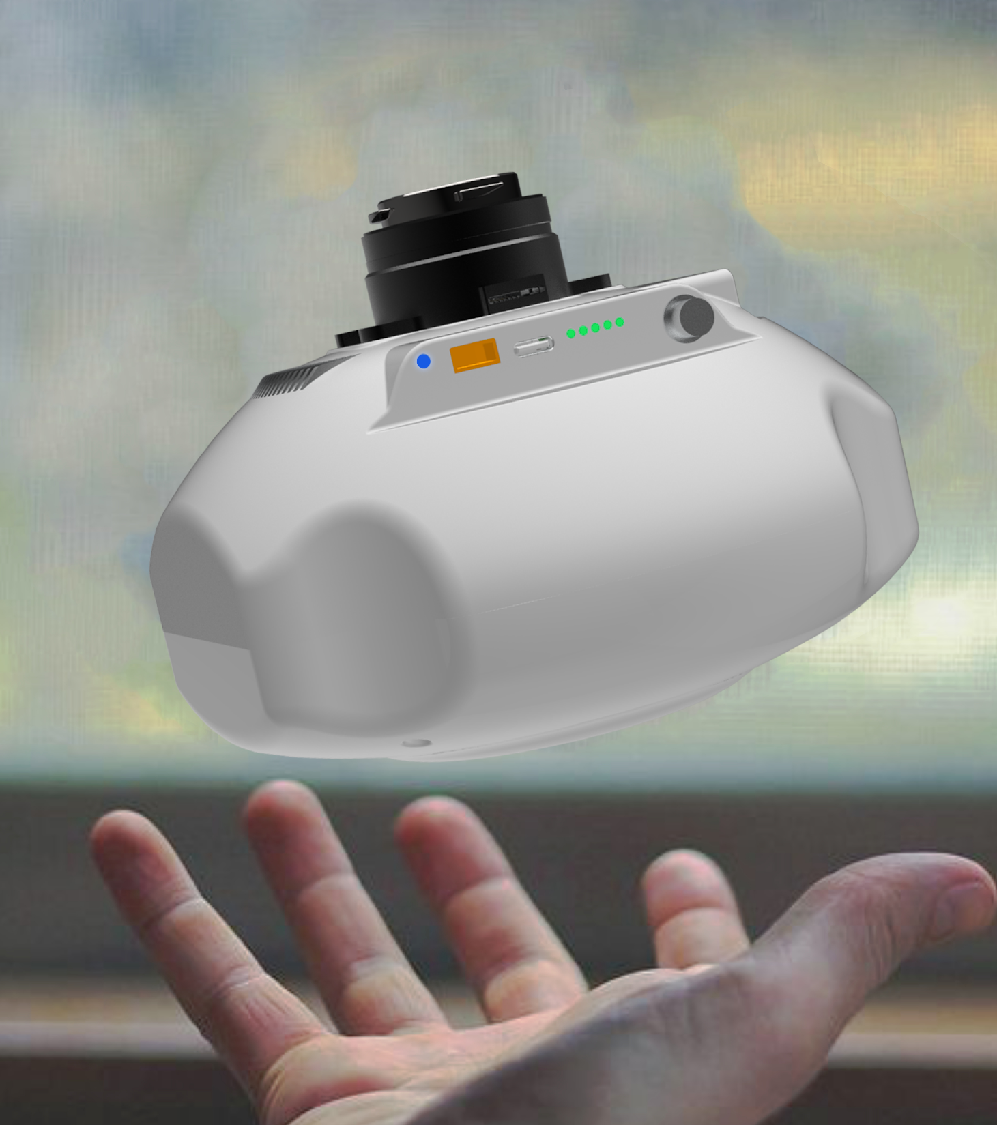

轻一点|小一点




更加精巧的身形
可以搭配更加小巧的飞行平台
内置精妙的结构
实现更加极致的轻盈

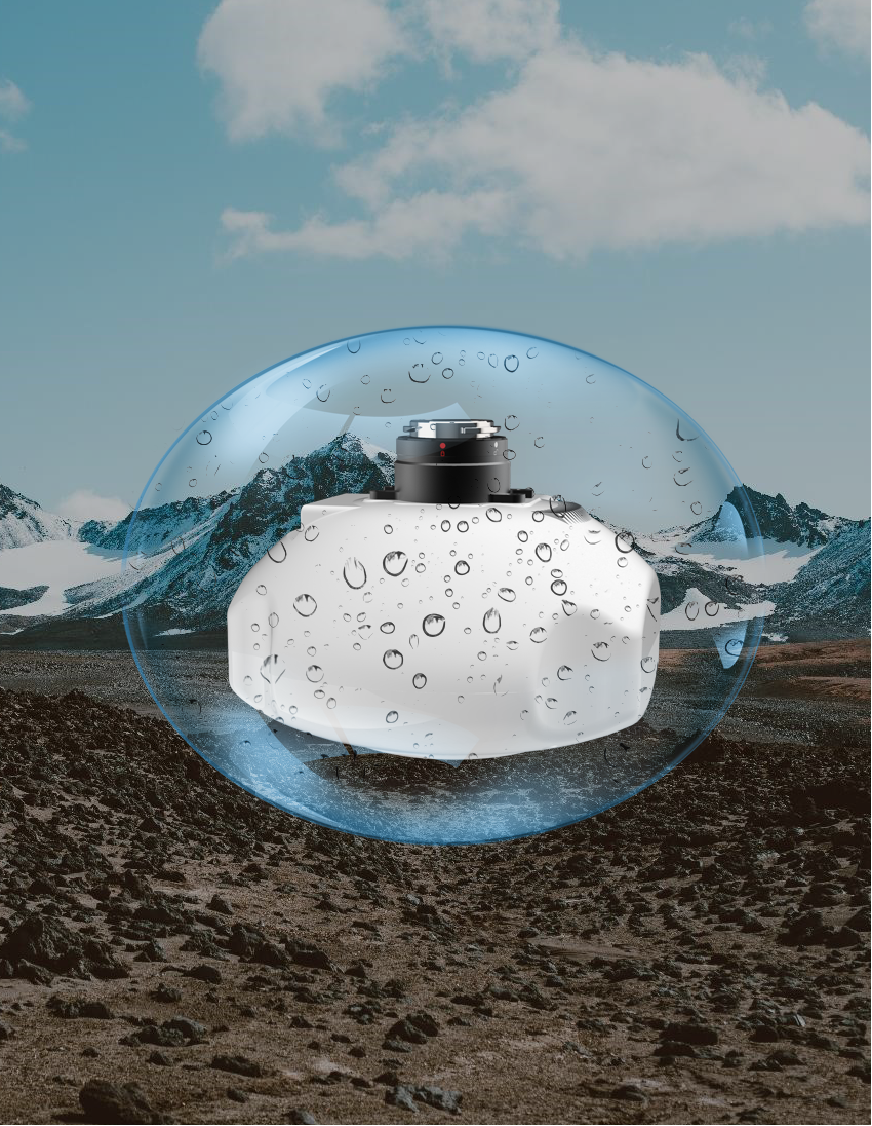

更强环境适应性






Smart2产品的优化设计提供更低的工作发热量

可以免去复杂的主动风冷散热同时解决了防水及防尘问题。

- 适应更加广泛的作业环境 -




丰富配件 更多可能



PSDK高精度定位模块

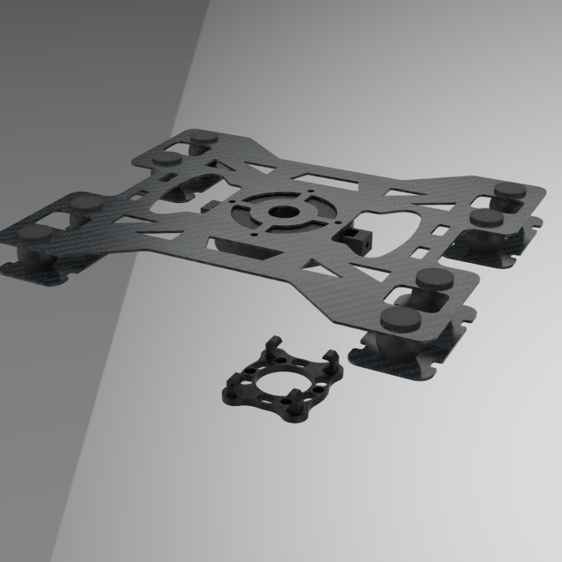

托载减震组件
挂载减震组件

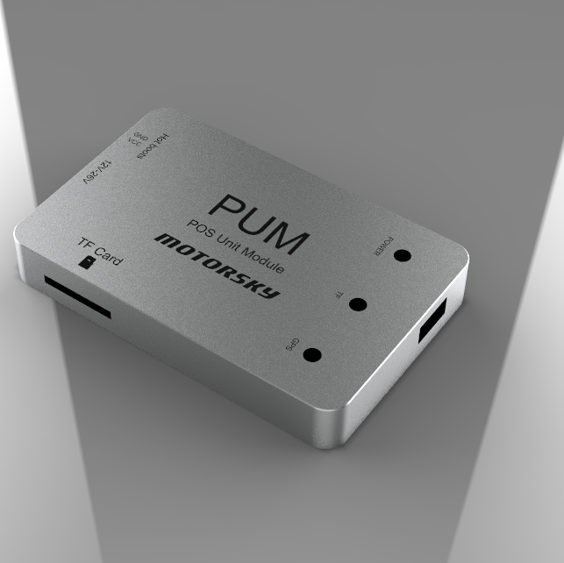

PAUM模块
数据导出HUB模组
外置PPK模组
等等..

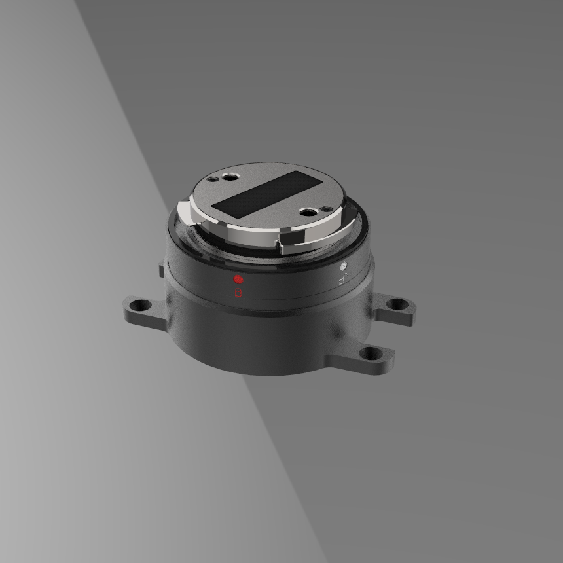

PSDK 高精度定位模块

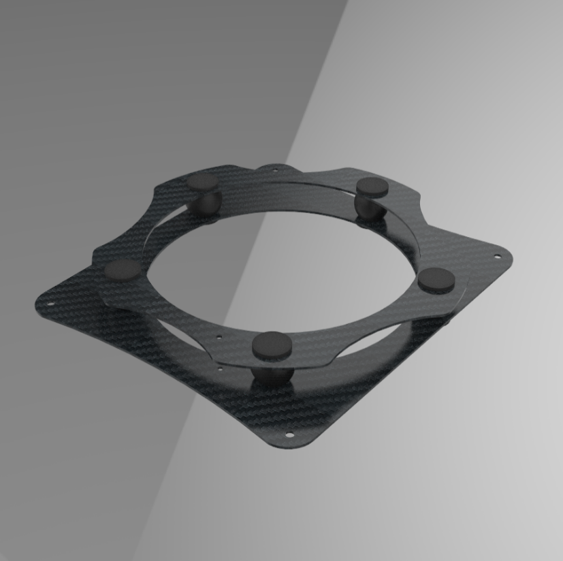

挂载减振组件



托载减震组件


PAUM模块


更多拓展配件持续更新中……

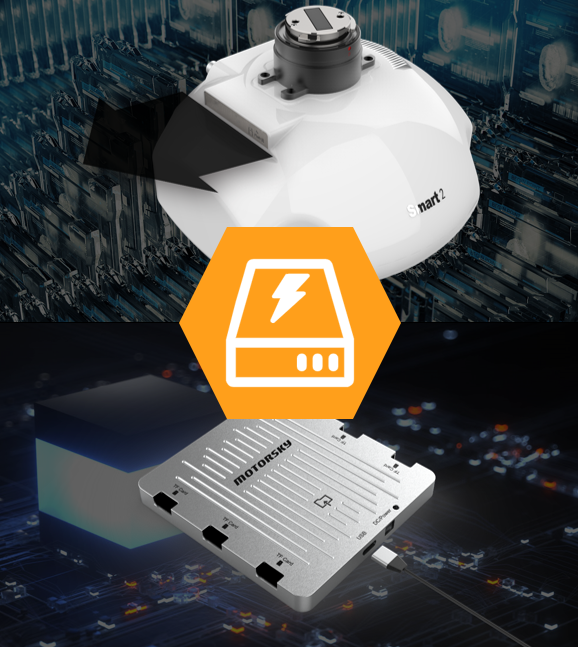

可插拔高速数据传输方式


Smart-2将之前的独立HUB模块进行数据拷贝及导出的方式
换为使用高性能固态可拆卸存储模组,支持快速换装,两组存储模组可实现不间断飞行采集,无需等待数据导出。

- 支持高达200MB/S高速数据传输

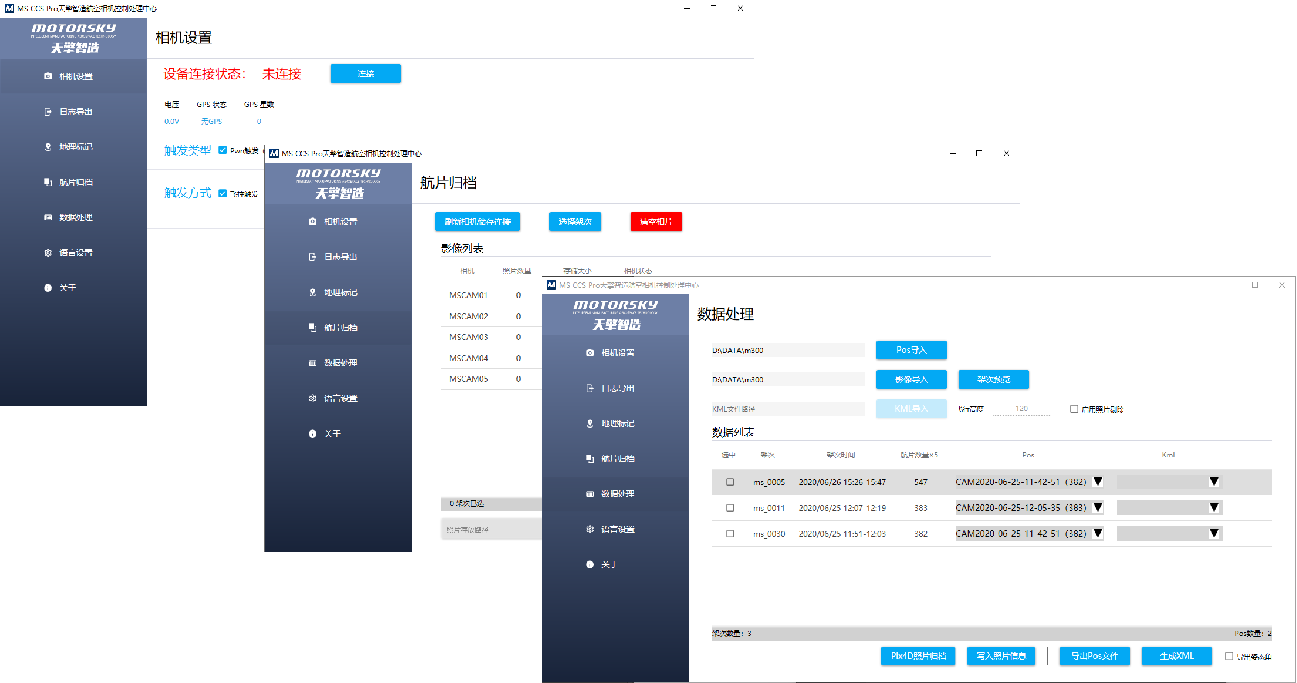

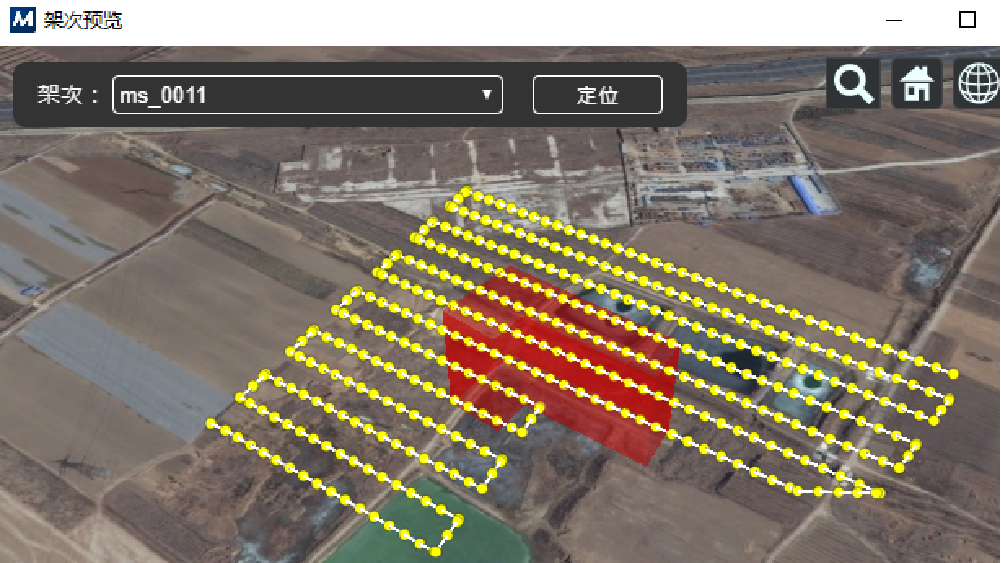

MS CCS Pro采用三维引擎的数据预处理软件





MS CCS PRO是为MS-Smart倾斜摄影相机搭配进行相应数据导出

及后期数据处理工作的预处理软件,

可实现从影像处理至重建软件的XML配置文件的生成全流程处理。



节省90%数据整理时间



外业完成后,数据可以自动按照架次及相机方向进行导出,无需人工干预;支持多种格式的pos信息进行照片匹配,之后对无用航片进行自动剔除,直接生成区块文件,直接导入后期软件即可开始重建。(节省外业数据整理至内业处理期间90%的人工操作时间)



MS-Smart2技术参数

机械尺寸

167-148-86mm

镜头组焦距

25-35mm或全35mm

镜头布置角度

45°

镜头数

5

最短拍照间隔

0.2s

工作温度

-20-55℃

配套软件

MS CCS PRO

大疆Skyport接口

支持

数据导出速度

200MB/S

触发信号

电平、PWM

工作电压

12-36V

HDMI输出

支持

机械尺寸

167-148-86mm

镜头组焦距

25-35mm或全35mm

镜头布置角度

45°

镜头数

5

最短拍照间隔

0.2s

工作温度

-20-55℃

配套软件

MS CCS PRO

大疆Skyport接口

数据导出速度

200MB/S

五路独立pos

支持

免像控作业(1:500)

支持

相机工作状态反馈

支持

大疆智图

支持


Smart2 PSDK技术参数

重量

580g

有效像素

1.2亿

传感器尺寸

APS-C

照片尺寸

6000x4000Pix

存储容量

640G(可增配)

防护等级

IP54

开机自检

五路相机工作状态

实时显示

工作电压

12-36v

反馈信号

支持五路独立反馈

最大功耗

30W

模块化设计

重量

610g

有效像素

1.2亿

传感器尺寸

APS-C

照片尺寸

6000x4000Pix

存储容量

640GB(可增配)

防护等级

IP54

开机自检

五路相机工作状态

实时显示

曝光时间同步

支持

POS存储方式

本机存储

五路拍照app显示

支持

M300搭载续航

约45min

正射镜头支持

25mm或35mm
