3DReshaper在古建筑领域的应用研究

研究区概况

     此次实验研究对象为安徽花戏楼,该建筑始建于清顺治十三年(1656年),地处安徽省亳州城北关隅咸宁街,占地3163平方米。

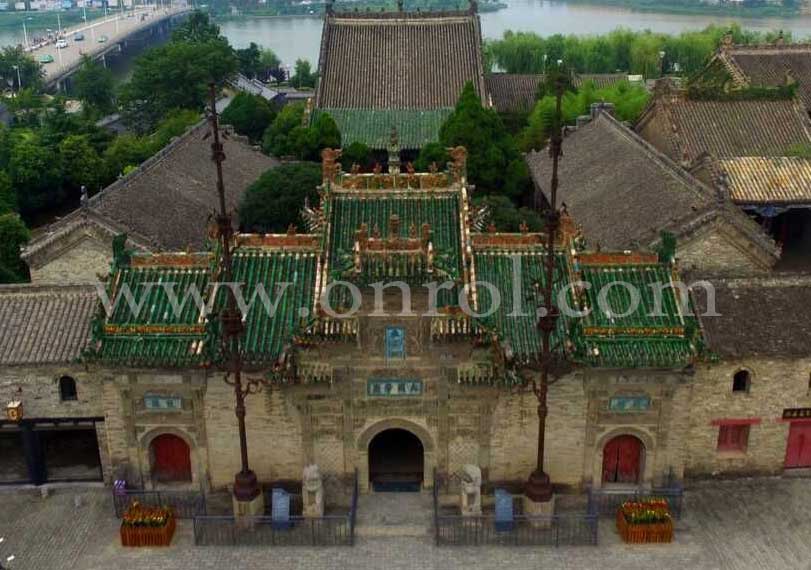

花戏楼景观图

点云数据采集与预处理

     利用三维激光扫描仪在花戏楼外部以及每栋建筑内部布置扫描,共扫描101站,获得详尽的点云数据。将点云数据导出,并将测区数据进行配准,获得花戏楼古建筑整体点云数据。

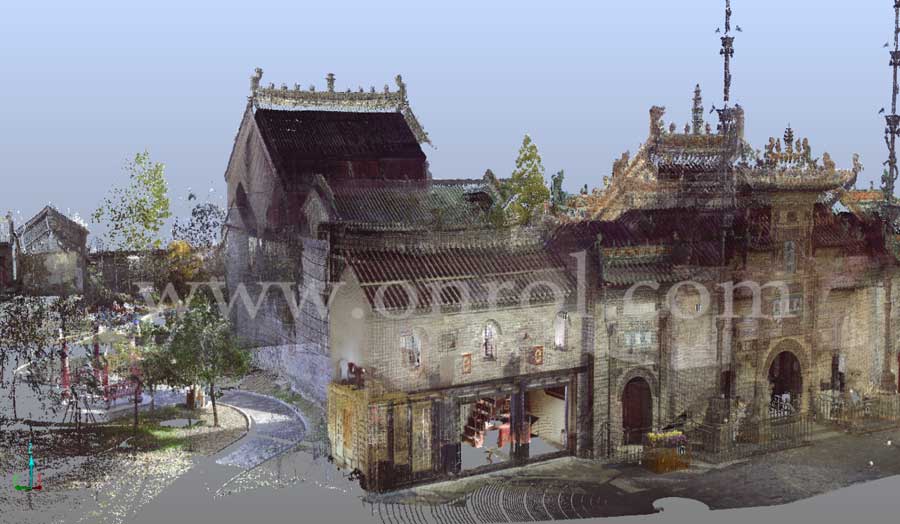

花戏楼古建筑整体点云数据

三维建模

     将房屋数据导入3DReshaper中,选取其中一栋建筑为研究对象,将其周围点云数据过滤,获得所需数据。

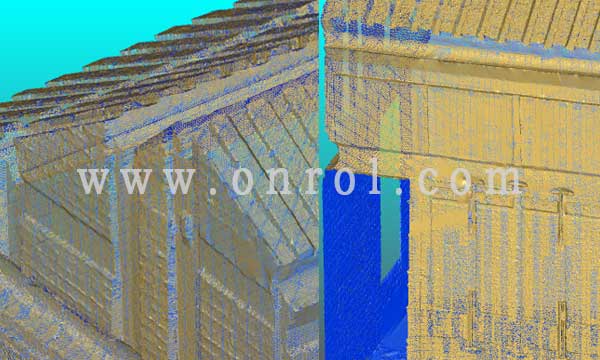

部分建筑点云数据

     将点云数据进行封装操作并优化网格,获得花戏楼细致的三维模型。

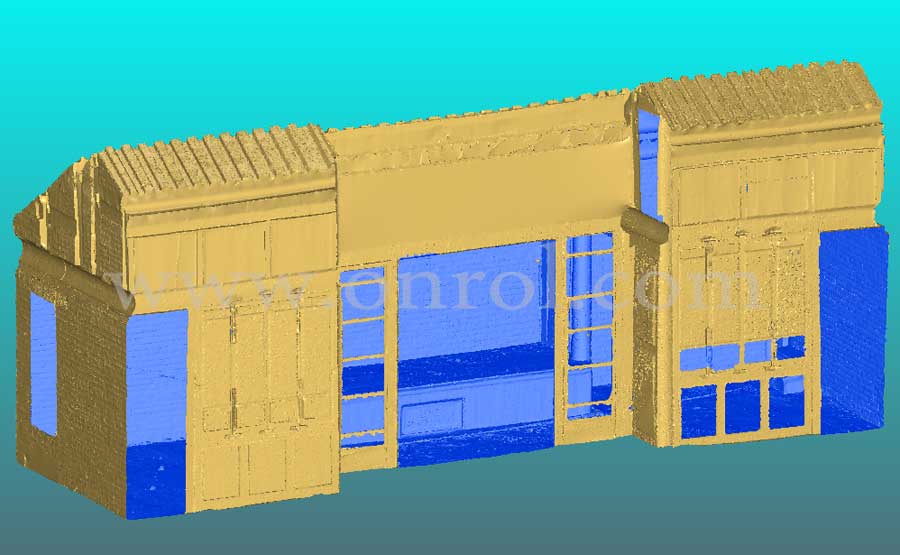

花戏楼三维模型正面

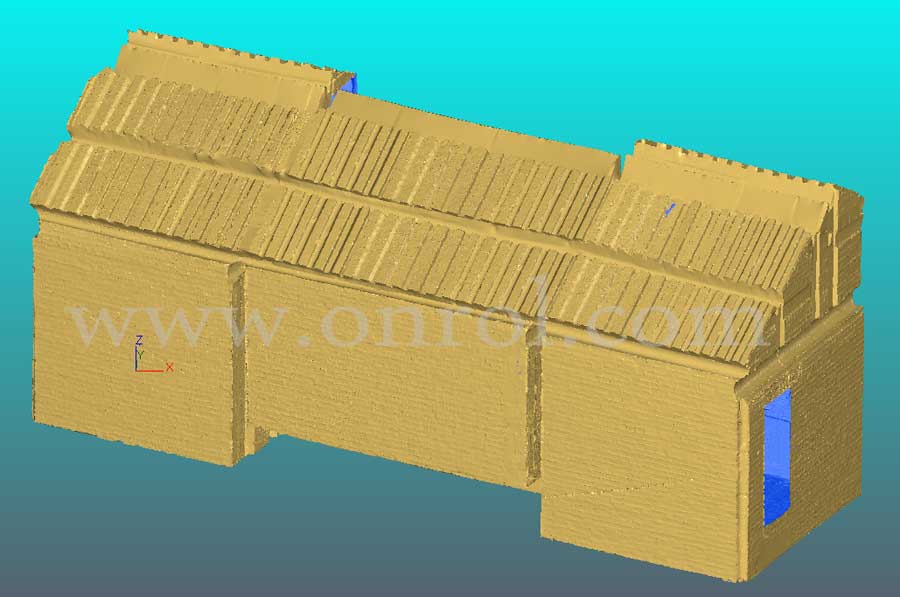

花戏楼三维模型背面

建筑部分细节三角网格显示

提取建筑轮廓线

     该建筑数据相对较完整,但由于扫描环境限制,点云数据仍有部分角落缺失,通过自动提取建筑的外部轮廓功能,可根据现有的点云数据拟合建筑的边界。

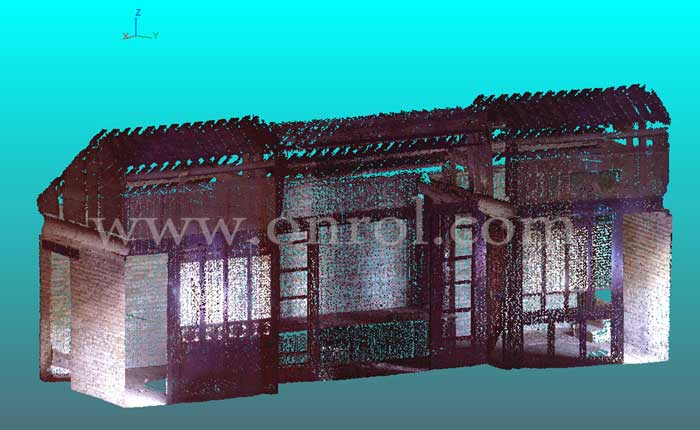

建筑有部分缺失点云数据

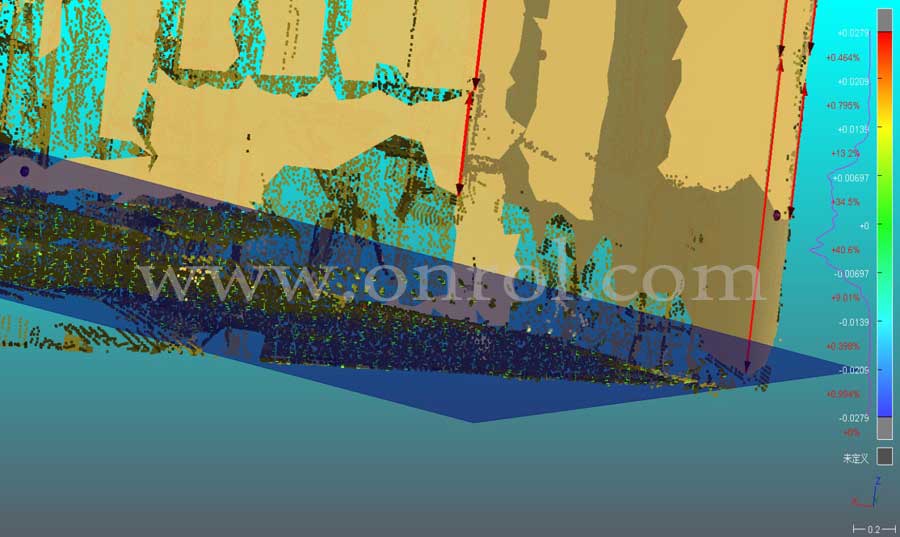

根据现有点云一键式自动拟合建筑表面

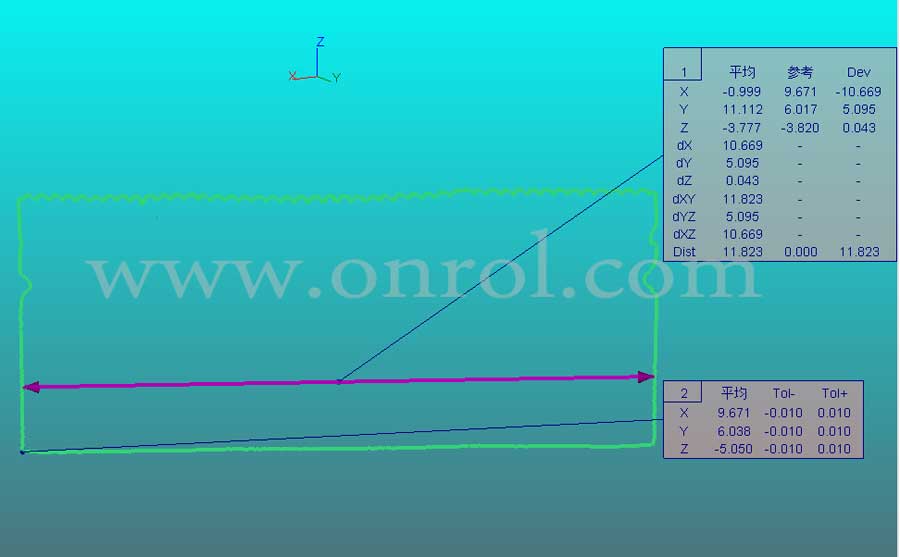

建筑纵向切片外部轮廓提取与测量

建筑横向切片外部轮廓提取与测量

       通过3DReshaper处理的成果可以导出用于CAD、Max等常用软件中根据需要进行后续处理。以花戏楼为研究对象,利用3DReshaper对其进行点云数据处理、三维建模、提取轮廓线等操作,可以看出其拟合边界与提取建筑轮廓线功能十分方便、智能,3DReshaper软件是处理古建筑扫描数据的重要工具,对古建筑的修复与保护可起到重要作用。
