此次竞赛中我公司提交的多项成果具有明显的技术优势。FARO Photon 120三维激光扫描仪,无论从速度以及扫描区域上来讲,都有着非常不错的表现,垂直320度 、水平360度能胜任一些现场比较局促的环境条件;每100多万的点获取速度,无疑是工作效率的好保障;采用同轴影像采集为点云真实赋色无偏离。

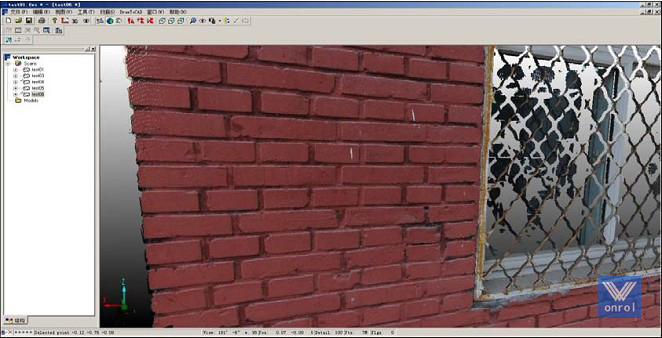

局部三维点云效果
建模技术流程:
首先安装KUBIT的PointCloud软件,该软件是CAD 下的应用程序,可以支持数以亿计的点云数据。扫描仪配套的FaroScence 软件便可以直接连接AuotoCAD,并拥有实时2D与3D绘图功能

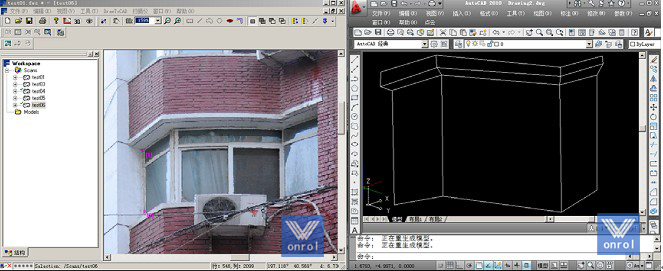

FaroScence 中对点云视图进行点击 AuotoCAD 中同步实时3D 建模
在FaroScence 点击视图中建筑结构点,同时在CAD 实时反馈真实的三维位置,并进行3D 建模。

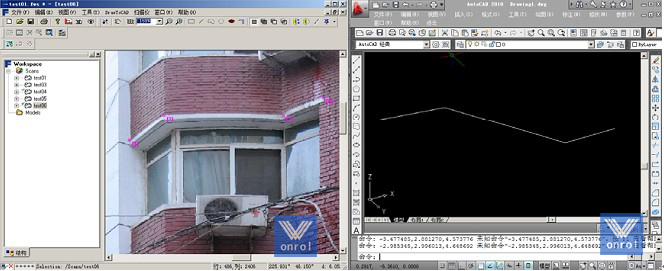

在点云视图中定义3D 位置 在CAD 中定义3D 控制点

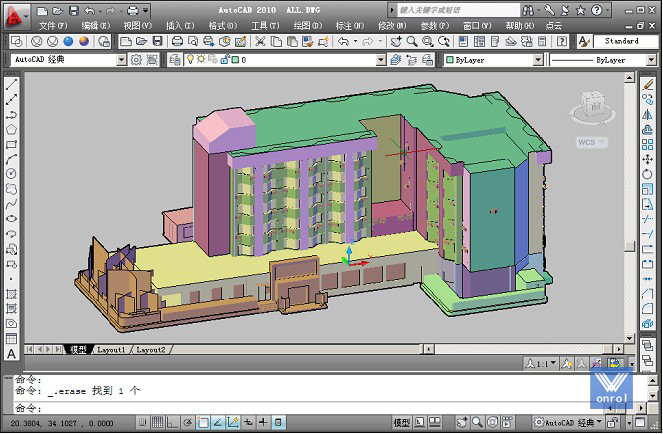

通过上述方法,在点云视图中的点击,以及配合CAD 中3D 建模命令快速的建立出准确的整个大楼的3D模型。
为3D 模型制作贴图,首先安装PhoToPlan 软件,该软件是在KUBIT系列中,可以在CAD 下进行正射影像校正的专业软件,首先我们找到拍摄的照片对应的点云数据:
拍摄照片 点云数据

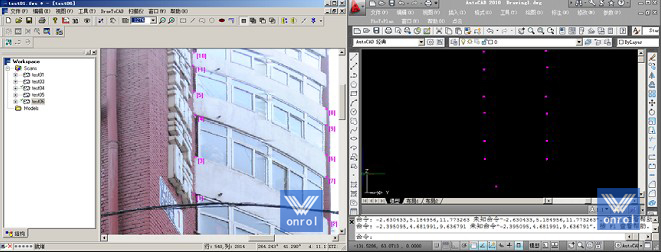

通过点云数据在CAD 中定义控制点:
在点云视图中定义3D 位置 在CAD 中定义3D 控制点

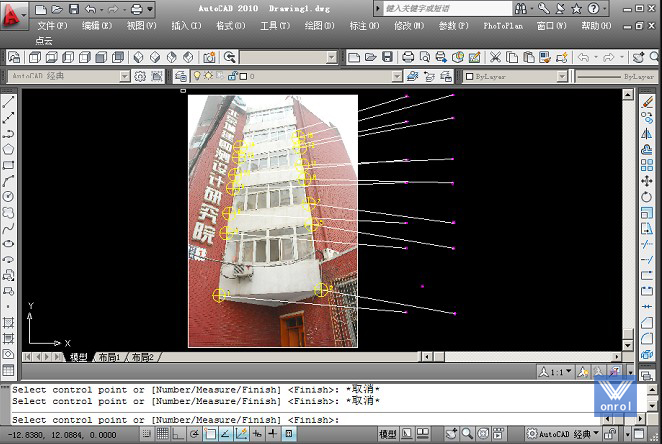

通过PhoToPlan 软件的导入图片功能,加载拍摄的照片影像,并使用校正照片功能通过控制点对照片进行配准校正:
通过控制点与影像的相应位置进行对位配准

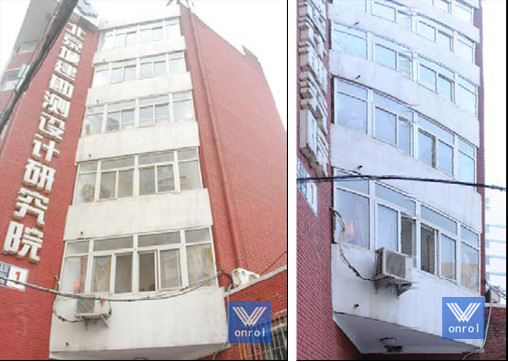

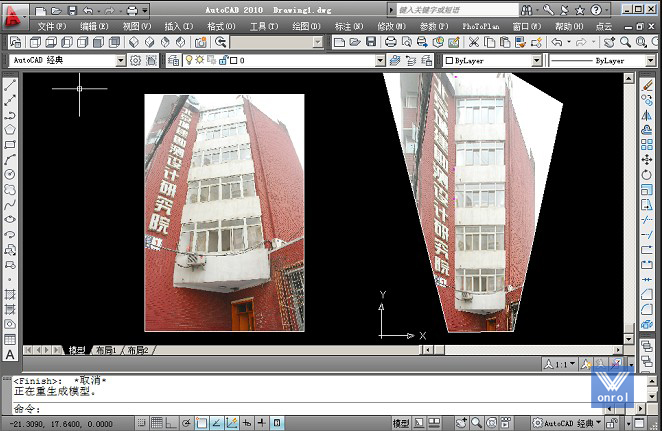

影像校正效果如下(左边为原始照片,右边为校正后):

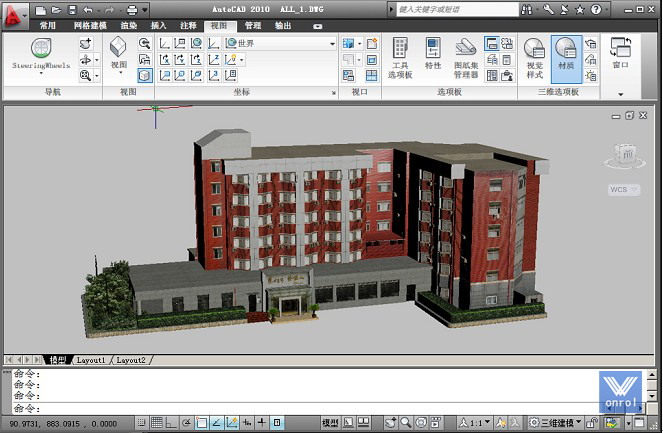

对需要的部分在CAD 中对局部进行截取,另存为其他名称的图像文件。在CAD 的3D 建模模式中,创建新的材质并赋予模型,通过选择图像功能选择刚刚截取好的贴图,使用真实视觉样式查看,效果如下:
